1.实用範圍     ZX1型功率电阻器可于交流电50HZ端相电压至660V及直流变压器端相电压至440V的控制电路中。通常作直流电心理的开机、驻车制动与调压的，其使用量约为4.6KW。 o 海拔间距间距不超2500米； o 外围物料的温度不达到+40℃及不底于-30℃； o 当+20℃至-5℃苍穹气相对而言室内温度并不太于85%； o 周边导电介质中无会浸蚀合金金属和摧毁绝缘带及有爆炸事故危险的的有机废气气体及导电埃尘； o 肯定有防潮雪设施并都不会充电水蒸气的中南部； 在无激动或颠跛的东南部。 2.形号代表的意思

3.主要技木因素

具体型号	+20℃时电阻器值（欧）						同意电流值电流值（A）	发热的原因事件常数（秒）	塑料阻值零件
	总的	每级							规格	数据
		1	2	3	4	5
ZX1-1/5	0.10	0.03	0.02	0.02	0.03		215	850	ZT1-5	20
ZX1-1/7	0.14	0.042	0.028	0.028	0.042		181	820	ZT1-7	20
ZX1-1/10	0.20	0.06	0.04	0.04	0.06		152	635	ZT1-10	20
ZX1-1/14	0.28	0.034	0.056	0.056	0.084		128	555	ZT1-14	20
ZX1-1/20	0.40	0.12	0.08	0.08	0.12		107	575	ZT1-20	20
ZX1-1/28	0.56	0.168	0.112	0.112	0.168		91	432	ZT1-28	20
ZX1-1/40	0.80	0.24	0.16	0.16	0.24		76	540	ZT1-40	20
ZX1-1/55	1.10	0.33	0.22	0.22	0.33		64	408	ZT1-55	20
ZX1-1/80	1.60	0.48	0.32	0.32	0.48		54	490	ZT1-80	20
ZX1-1/110	2.2	0.66	0.44	0.44	0.66		46	445	ZT1-110	20
ZX1-2/38	1.52	0.456	0.304	0.304	0.228	0.228	55	660	ZT2-38	40
ZX1-2/54	2.16	0.648	0.432	0.432	0.324	0.324	46	585	ZT2-54	40
ZX1-2/75	3.0	0.9	0.6	0.6	0.45	0.45	39	535	ZT2-75	40
ZX1-2/105	4.2	1.26	0.84	0.84	0.63	0.63	33	400	ZT2-105	40
ZX1-2/140	5.6	1.68	1.12	1.12	0.84	0.84	29	450	ZT2-140	40
ZX1-2/200	8.0	2.4	1.6	1.6	1.2	1.2	24	382	ZT2-200	40
ZX1-2/280	11.2	3.36	2.24	2.24	1.68	1.68	20		ZT2-280	40

4.节构结构

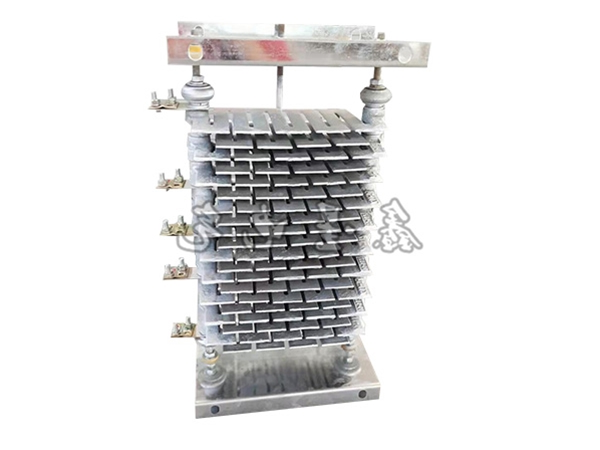

ZX1型电容器品类由两端具有耳状生铁电容构件套于绝缘性性的双用高强螺栓上，并防松螺栓于两端支墙上而成，电容构件之前可根据符合要求以绝缘性性垫圈或铜垫圈区分分隔或基础出来并且以高压导线夹从規定的地址抽头，能够用户名安装程序引线。 5.自己的外观及装置尺寸图

ZX1型户内功率电阻器外观及按照长宽比
