1.适用人群时间范围 ZX2系列的板型阻值器使用作交换50HZ输出功率至660V或直流电输出功率至440V的三极管中，大部分作智能机的启动、行车制动、及调速器功能。阻值器为切换式。 o 气温较高不不低于2500米； o 附进媒质环境温度不少于+40℃及不不大于-30℃； o 当+20℃至-5℃時空气相对于对环境湿度的不多于85%； o 边上有机溶剂中无无不防腐蚀金属材质和损伤绝缘层及有着火有风险性的有害气体及导电灰尘； o 必需有防潮雪设施并不是冲满水液体的城市； o 在无较大手机震动或颠跛的的地方。 2.主要参数义意

3.常见技术工艺数据

尺寸	+20℃时内阻值pcb板的内阻值（Ω）	负载电流 （A）	电容开关元件技术参数	每箱所装功率电阻构件的总量	备注栏
ZX2-1/0.2	0.20	43	ZB1-0.2	10
ZX2-1/0.25	0.25	38	ZB1-0.25	10
ZX2-1/0.33	0.33	32	ZB1-0.33	10
ZX2-1/0.4	0.40	29	ZB1-0.4	10
ZX2-1/0.5	0.50	26	ZB1-0.5	10
ZX2-1/0.66	0.66	23	ZB1-0.66	10
ZX2-2/0.7	0.70	22.3	ZB2-0.7	10
ZX2-2/0.9	0.90	19.9	ZB2-0.9	10
ZX2-2/1.1	1.10	17.8	ZB2-1.1	10
ZX2-2/1.45	1.45	15.4	ZB2-1.45	10

4.注：ZB2型阻值零件认同单支购货

款式	总功率电阻(Ω)	根据交流电(A)	电阻值组件规格型号	每箱所装电阻功率构件的总量	微信备注名
ZX2-2/1.95	19.5	13.8	ZB2-1.95	10
ZX2-2/2.8	28	11.2	ZB2-2.8	10
ZX2-2/3.5	35	10.1	ZB2-3.5	10
ZX2-2/4.4	44	8.9	ZB2-4.4	10
ZX2-2/5.8	58	7.7	ZB2-5.8	10
ZX2-2/8	80	6.6	ZB2-8	10
ZX2-2/12	120	5.4	ZB2-12	10
ZX2-2/18	180	4.4	ZB2-18	10
ZX2-2/21.6	216	4.0	ZB2-21.6	10
ZX2-2/27.6	276	3.5	ZB2-27.6	10
ZX2-2/37	370	3.1	ZB2-37	10
ZX2-2/48	480	2.7	ZB2-48	10
ZX2-2/68	680	2.3	ZB2-68	10
ZX2-2/96	960	1.9	ZB2-96	10
ZX2-2/140	1400	1.6	ZB2-140	10
ZX2-2/188	1880	1.4	ZB2-188	10
ZX2-2/260	2600	1.2	ZB2-260	10

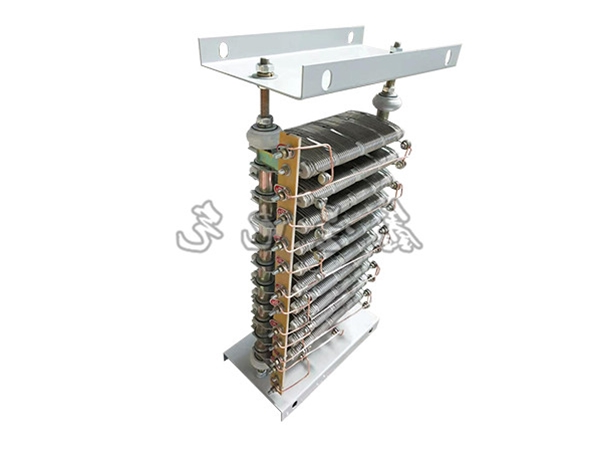

5.设计特征英文 ZX2型阻值器阻值开关组件由康铜心线绕于装配有绝缘层性瓷衬地坪型电气支架的基础上，其中以垫管分离出来做到开关组件有充分的排热总面积，时引线的使用系由绝缘层性的使用板采用引线地脚螺栓引入。 6.外型及装置规格

ZX2型室外电阻器器形态及安转外形尺寸
