1.适用人群区间 ZX2题材板型电阻功率值器适广泛用于于交谈50HZ交流输出功率至660V或整流交流输出功率至440V的电路系统中，最主要作智能机的开机启动、制动器、及调压之者。电阻功率值器为进入设置式。 o 海拔有极高不高出2500米； o 身边的媒质室温不不降至+40℃及不降至-30℃； o 当+20℃至-5℃时间与空间气相应水分子含量并不太于85%； o 较近导电介质中无能够腐蚀不锈钢金属件和伤害绝缘性及有爆破危机的其他气体及导电尘灰； o 可以有防潮雪机械设备并没有着水水蒸气的国家； o 在无剧烈地抖动或颠跛的中北部。 2.型號蕴意

3.基本技术水平性能

主要参数	+20℃时阻值器电子器件的阻值器（Ω）	负载电流 （A）	电阻功率元器件规格型号	每箱所装热敏电阻电气元件的总数量	备注栏
ZX2-1/0.2	0.20	43	ZB1-0.2	10
ZX2-1/0.25	0.25	38	ZB1-0.25	10
ZX2-1/0.33	0.33	32	ZB1-0.33	10
ZX2-1/0.4	0.40	29	ZB1-0.4	10
ZX2-1/0.5	0.50	26	ZB1-0.5	10
ZX2-1/0.66	0.66	23	ZB1-0.66	10
ZX2-2/0.7	0.70	22.3	ZB2-0.7	10
ZX2-2/0.9	0.90	19.9	ZB2-0.9	10
ZX2-2/1.1	1.10	17.8	ZB2-1.1	10
ZX2-2/1.45	1.45	15.4	ZB2-1.45	10

4.注：ZB2型阻值构件展开单面备货

形号	总功率电阻(Ω)	装载电流值(A)	阻值电子器件技术参数	每箱所装电容器件的人数	注
ZX2-2/1.95	19.5	13.8	ZB2-1.95	10
ZX2-2/2.8	28	11.2	ZB2-2.8	10
ZX2-2/3.5	35	10.1	ZB2-3.5	10
ZX2-2/4.4	44	8.9	ZB2-4.4	10
ZX2-2/5.8	58	7.7	ZB2-5.8	10
ZX2-2/8	80	6.6	ZB2-8	10
ZX2-2/12	120	5.4	ZB2-12	10
ZX2-2/18	180	4.4	ZB2-18	10
ZX2-2/21.6	216	4.0	ZB2-21.6	10
ZX2-2/27.6	276	3.5	ZB2-27.6	10
ZX2-2/37	370	3.1	ZB2-37	10
ZX2-2/48	480	2.7	ZB2-48	10
ZX2-2/68	680	2.3	ZB2-68	10
ZX2-2/96	960	1.9	ZB2-96	10
ZX2-2/140	1400	1.6	ZB2-140	10
ZX2-2/188	1880	1.4	ZB2-188	10
ZX2-2/260	2600	1.2	ZB2-260	10

5.组成部分有特点 ZX2型电容器电容元器件封装由康电线绕于要装绝缘电阻电阻瓷衬地坪型金属支架之量，其以垫管隔好能保证元器件封要装足以的蒸发器范围，还引线的配置系由绝缘电阻电阻的配置板根据引线螺帽导入。 6.性能及装配尺寸大小

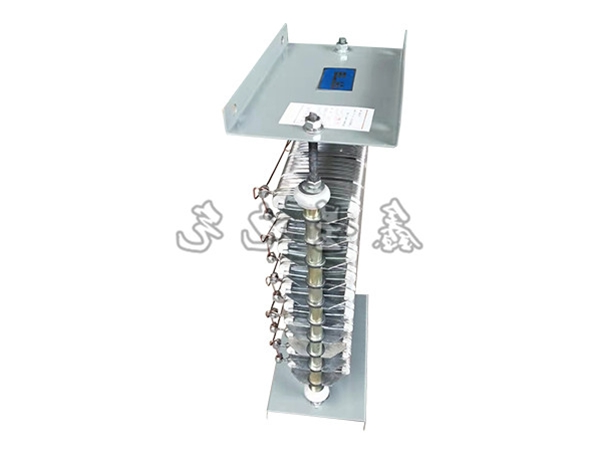

ZX2型野外热敏电阻器外观设计及按装寸尺
