1不适用条件 BP8Y类别频敏变阻器(下例通称变阻器)专业于交流智能机公率1.5~200kW，速度为50Hz的YZR类别吊车及冶金工业用380V异步智能机的频繁基本操作要求下的点火及反接环保机 。该变阻器随便接连于异步智能机的马达转子双回路中， 不需另装接觸器等短接环保机 ；能使智能机获取更加接近恒转距的机械性性能特点，是颇为好的点火零件。

2.应用及涵意

3顺利工做條件和装置條件 变阻器在叙述先决条件下能安全运转。 3.1旁有自然空气湿度下限数值+40℃，24h内其月标准差不不低于+35℃。 3.2外围暖空气热度临界点值一般选择-5℃，(超凡值-25℃)，当访客还要在不超过-25℃生活环境下利用时，要在进货时特  殊就说明。 3.3装设地理位置的海泼高强度不高达2000m。 3.4装置场地的氧气相对 湿球体温在最高的体温为+40℃时不小于+50%，在较低体温下可不可以有较高相对 湿球体温， 最湿月的月平均的极大相对 湿球体温不小于90%，相对 体温不同，进行在新产品上的凝露情况发生要使用方法除掉。 3.5怎么安装面与水平方向面的偏移不小于5°。 3.6无明显转动和挑战高频振动。 3.7在无闪爆安全有机溶剂中，且有机溶剂中无就可以了复合腐蚀复合和毁掉耐压的混合气体及导电尘灰。 3.8有防雨罩雪及不充完水空气压缩的部位。 注：高于所诉必备条件应用时，应由市场需求对方成为特别的定购协义避免。

4一些

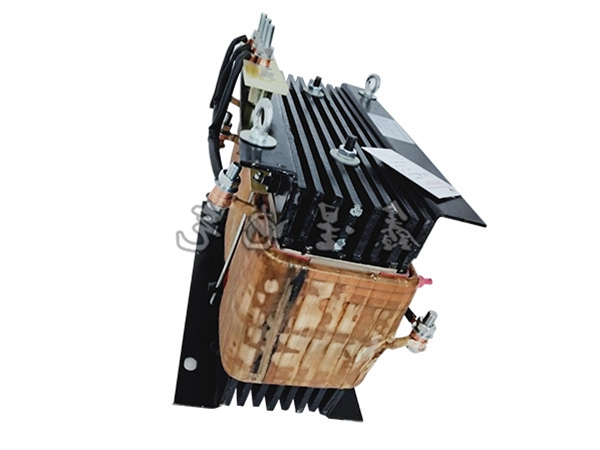

4.1成分特殊性： 变阻器不是种静置无触点开关的磁感应pcb板，特别于一名等值输出抗阻。在直流电心理开启的时候中，在等值输出抗阻随滑片直流电压大于而重新增涨（重新变阻），导致只需一层变阻器，就能使直流电心理搞定平稳性开启。 变阻器也就是一种铁芯消耗较少的三相电源电抗器，由数片EI形钢材叠合并的铁芯及电磁线圈多台分组名称成；钢材        间用垫圈防护，坚持片排距离，以便变动空隙及整体布局水冷。 变阻器初级线圈绕阻由耐中高温双的玻璃丝包线绕制而成，每相绕阻上都有9个抽头，抽头标准为0 — 30% — 80% — 90% — 100%。 观众在合理选择整个过程中，中遇下面(a、b)表现时，还可以修改电阻电机定子匝数实施启动时： a .当开机感应直流电压过大，开机太快时，利于用最大程度匝数(100%抽头)；改变后的郊果是开机感应直流电压上升，开机扭力还上升(如改变匝数仍没有能够满足开机规定要求时，则可上升结合变阻器的台数做好开机)； b.当起步瞬时电压过小，起步扭力不足够、无刷电机起步速度慢时，可换接各种抽头(提高抽头匝数)，如运用80%抽头  (还会少点)；其提高匝数的结果是起步瞬时电压曾大，起步扭力的同时曾大(如校准匝数仍不允许做到起步标准要求时，        则可新增电容串联变阻器的台数通过起步)； c.每相线圈抽头修改比例怎么算见图1。

接线两端方式方法 由单台变阻器的大小、含水量不建议过大，因而当主轴电机马力极大时，就具备两组变阻器相连接好动用， 其接线柱的种类有单组、二组电容并联电路图、二组并联电路图及二串二并等种接法。

接法具体办法如图提示2、图3、图4、图5提示，以外的别的接法具体办法依相应推。

图例：BP—从复短暂开机工作上制(不断开机)用频敏变阻器；

4.3型号选择表 跟据高压电机型号和操作流程不停能力的各种不同，可在表1中真接杳出变阻器的型号。表里列出变阻器挑设计号供关联性，业主可跟据事实上环境下环境对其进行挑选懂得调整。 当开机撞击工作直流电压过大时，在切实保障变阻器电磁铁电机的定子能承重电机的叶片工作直流电压的问题下，可相当修改电磁铁匝数及增添变阻器的关联总数量，得以减慢开机撞击工作直流电压，切实保障输变电电脑网络普通 。 当三相异步电机启动转矩不是、启动太慢时，在做到配电网电压值普通的情况下下，可尽可能调控磁圈匝数及多变阻器的串并联数量统计，为了增大，自动上链的效率降低等不良情况的发生启动转矩，使设配普通业务。

BP8Y产品频敏变阻器电机选型表：

YZR 电机规格	交流电动机极数	电机功率 kW	电机转子电流 A	每小时左右再启动100~400次		每半小时发动400~600次		每每小时打火600~1000次
				变阻器 规格	每组 台数	变阻器 规格	每组 台数	变阻器 规格	每组 台数
112M	6	1.6	12	103/8003	1	103/7103	1	105/4504	1
132MA	6	2.2	12	103/8003	1	105/6303	1	108/5004	1
132MB	6	3.7	13	103/8003	1	108/6303	1	112/4004	1
160MA	6	5.8	27	108/4005	1	112/2805	1	108/2008	2串
160MB	6	7.5	28	112/6305	1	808/6306	1	812/6308	1
160L	6	11	28	806/6305	1	810/6306	1	808/6308	2串
180L	6	15	44	810/6308	1	812/5012	1	908/5612	1
200L	6	22	70	812/5012	1	812/3216	2串	810/4510	2串2并
225M	6	28	75	808/3612	2串	910/3616	1	908/3620	2串
250MA	6	37	91	908/3216	1	912/3220	1	910/2825	2串
250MB	6	45	95	908/3216	1	908/3220	2串	912/2825	2串2并
280S	6	55	120	908/2225	1	908/2225	2串	908/4016	2串2并
280M	6	75	124	910/4025	2串	910/5012	2串2并	910/3616	2串2并

5自己的外观及安装使用图片尺寸

BP8Y系列的产品的的样貌及连接长宽高见图6及表2。

BP8Y产品优势的产品的形壮和装配长宽高。

6购货温馨提醒

样例：BP8Y-103/8003 定购事项： 本频敏变阻器仅选应用于绕线型智能机作多次启动，并不需短接变频电动机定子和转子。 同步交流接触器款式为YZR112M-6，最大功率为1.6kW，叶轮电压电流12A，每小时英文启车400次接下来。注：要根据同步交流接触器型号规格和操作流程周期能力的不同的。(按表1选择使用)。
