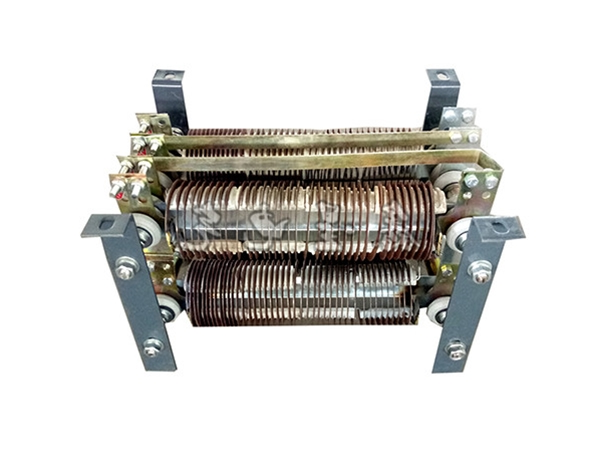

电机车电阻器

简称：电机车电阻器
详细信息
一、应用 本全系列功率电阻器便用于直流变压器架线式，矿下或楼顶花园矿井交流接触器车商，作限定迁引电动式机的打火或汽车制动电压电流的用处。 二、结构设计简述   电容功率器通常有扁钢固定支架、铁铬铝圆圈电容功率电子器件，隔绝丝杠所组成的。电容功率电子器件挂在隔绝丝杠上，还用钢垫圈、黑云母垫圈、瓷隔绝子等夹牢。电容功率电子器件间进行连布线用钢板材料弄成。 三、技木数据统计

电阻器型号
及主要数据

功率电阻段波浪号 各段阻值（Ω） 每台变频电动机车用到的功率电阻器 单台电阻值器   注
样貌尽寸 进行安装孔  中心局离
片数 台数

QZX1-1
额定电压：250V
额定电流：60A
总电阻：2..772Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.462
1.078
0.924
0.308

  9   1


565*410*405 		  365*520   可可用于7-10吨直流电机车

QZX1-1-2
额定电压：250V
额定电流：50A
总电阻：3.893Ω

R1-R2
R2-R3
R3-R4
R4-R5

0..678
1.374
1.374
0.458

  4   1   565*460*400   414*520   适合于7-10吨无刷电机车

QZX1-3
额定电压：550V
额定电流：40A
总电阻：12.852Ω

R1-R2
R2-R3
R3-R4
R4-R5

2.268
4.536
4.536
1.512

  9   1   642*474*405   424*592   采用于7-10吨马达车

QZX1-4
额定电压：250V
额定电流：32A
总电阻：5.03Ω

R1-R2
R2-R3
R3-R4

1.1
2.07
1.86

  4   1   410*345*305   300*370   可代替3吨发电机车

QZX1-5-1、2
额定电压：550V
额定电流：60A
总电阻：8Ω



R1-R2
R2-R3
R3-R4
R4-R5
R5-R6

2.9
1.1
1.25
0.65
2.1

  20   2   490*250*736   200*280   符合于14吨主轴电机车(扬州)

QZX1-9-5-6
额定电压  750V
额定电流  135A
总阻值   5.208Ω

R1-R2
R2-R3
R3-R4
R4-R5

1.49
0.68
2.04
1.026

14 1 1830*700*165 1780*585 不适用以10T无刷电机车

QZX19-20
额定电压  250V
额定电流  60A
总阻值   2.37Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.352
0.814
0.783
0.232

6 1 560*535*555 1780*585

适用于湘潭新10T
电机车
