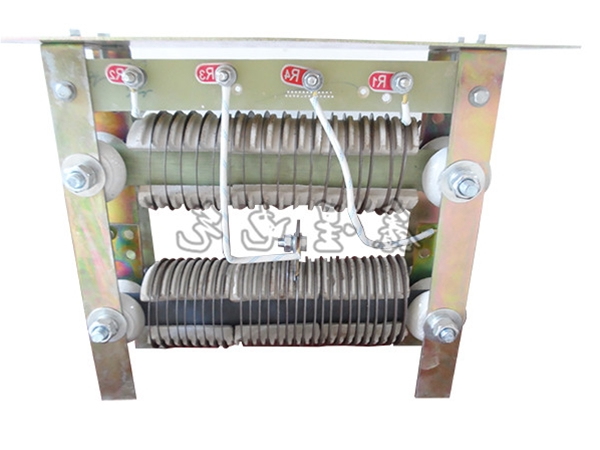

电机车电阻器

标题：电机车电阻器
详细信息
一、不同的用途 本款型电阻值器利用于整流架线式，矿下或窒外矿井交流电动式机车里，作限制迁引电动式机的启动时或驻车制动电流大小的用处。 二、结构设计简述   电容器通常有扁钢托架、铁铬铝长方形电容电子器件，接地带丝杆所结构。电容电子器件挂在接地带丝杆上，使用钢垫圈、矿石垫圈、瓷接地带子等夹牢。电容电子器件间链连接头用厚钢板提炼出。 三、技术工艺统计资料

电阻器型号
及主要数据

电阻功率段英文符号 各段阻值（Ω） 每台变频电动机车选用电阻功率器 单台电阻器器   备注名称
造型长宽比 使用孔  基地高度
片数 台数

QZX1-1
额定电压：250V
额定电流：60A
总电阻：2..772Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.462
1.078
0.924
0.308

  9   1


565*410*405 		  365*520   符合于7-10吨变频电动机车

QZX1-1-2
额定电压：250V
额定电流：50A
总电阻：3.893Ω

R1-R2
R2-R3
R3-R4
R4-R5

0..678
1.374
1.374
0.458

  4   1   565*460*400   414*520   适应用于于7-10吨调速电机车

QZX1-3
额定电压：550V
额定电流：40A
总电阻：12.852Ω

R1-R2
R2-R3
R3-R4
R4-R5

2.268
4.536
4.536
1.512

  9   1   642*474*405   424*592   符合于7-10吨电机的车

QZX1-4
额定电压：250V
额定电流：32A
总电阻：5.03Ω

R1-R2
R2-R3
R3-R4

1.1
2.07
1.86

  4   1   410*345*305   300*370   适中用于3吨同步电机车

QZX1-5-1、2
额定电压：550V
额定电流：60A
总电阻：8Ω



R1-R2
R2-R3
R3-R4
R4-R5
R5-R6

2.9
1.1
1.25
0.65
2.1

  20   2   490*250*736   200*280   适广泛用于于14吨减速机车(常州市)

QZX1-9-5-6
额定电压  750V
额定电流  135A
总阻值   5.208Ω

R1-R2
R2-R3
R3-R4
R4-R5

1.49
0.68
2.04
1.026

14 1 1830*700*165 1780*585 适宜于10T电动机车

QZX19-20
额定电压  250V
额定电流  60A
总阻值   2.37Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.352
0.814
0.783
0.232

6 1 560*535*555 1780*585

适用于湘潭新10T
电机车
