电机车电阻器

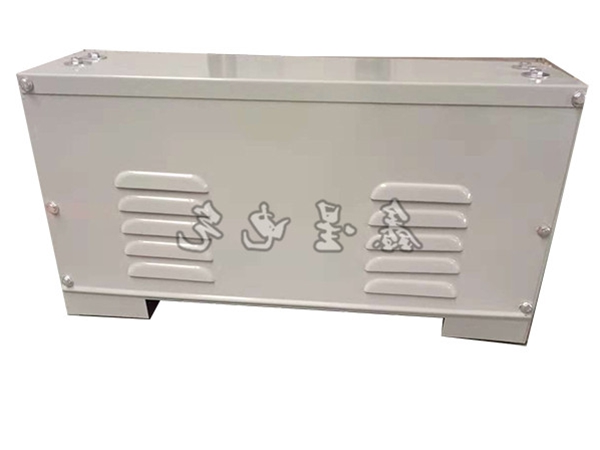

名字：电机车电阻器
详细信息
一、作用 本型号功率电阻器安全使用于交流电架线式，巷道或窒外矿用防无刷电机汽车上，作限制迁引电动三轮机的发动或汽车制动交流电的。 二、设备构造综述   功率电容功率器基本有扁钢安装支架、铁铬铝环形功率电容功率零件，耐压电容丝杠所组合而成。功率电容功率零件挂在耐压电容丝杠上，合用钢垫圈、白云母垫圈、瓷耐压电容子等夹牢。功率电容功率零件间接线两端用钢板材料合成。 三、新技术数剧

电阻器型号
及主要数据

电阻功率段数字符号 各段阻值（Ω） 每台无刷电机车用到电阻值器 单台电阻器器   自己的名字
性能尺寸图 装设孔  中距
片数 台数

QZX1-1
额定电压：250V
额定电流：60A
总电阻：2..772Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.462
1.078
0.924
0.308

  9   1


565*410*405 		  365*520   可于于7-10吨无刷电机车

QZX1-1-2
额定电压：250V
额定电流：50A
总电阻：3.893Ω

R1-R2
R2-R3
R3-R4
R4-R5

0..678
1.374
1.374
0.458

  4   1   565*460*400   414*520   适于于7-10吨变频电动机车

QZX1-3
额定电压：550V
额定电流：40A
总电阻：12.852Ω

R1-R2
R2-R3
R3-R4
R4-R5

2.268
4.536
4.536
1.512

  9   1   642*474*405   424*592   应适用7-10吨交流接触器车

QZX1-4
额定电压：250V
额定电流：32A
总电阻：5.03Ω

R1-R2
R2-R3
R3-R4

1.1
2.07
1.86

  4   1   410*345*305   300*370   用在于3吨高压电机车

QZX1-5-1、2
额定电压：550V
额定电流：60A
总电阻：8Ω



R1-R2
R2-R3
R3-R4
R4-R5
R5-R6

2.9
1.1
1.25
0.65
2.1

  20   2   490*250*736   200*280   应用到14吨高压电机车(苏州)

QZX1-9-5-6
额定电压  750V
额定电流  135A
总阻值   5.208Ω

R1-R2
R2-R3
R3-R4
R4-R5

1.49
0.68
2.04
1.026

14 1 1830*700*165 1780*585 可适用10T减速机车

QZX19-20
额定电压  250V
额定电流  60A
总阻值   2.37Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.352
0.814
0.783
0.232

6 1 560*535*555 1780*585

适用于湘潭新10T
电机车
