网站首页 / 产品中心 / 电机车电阻器
产品中心
电机车电阻器

品牌：电机车电阻器
详细信息

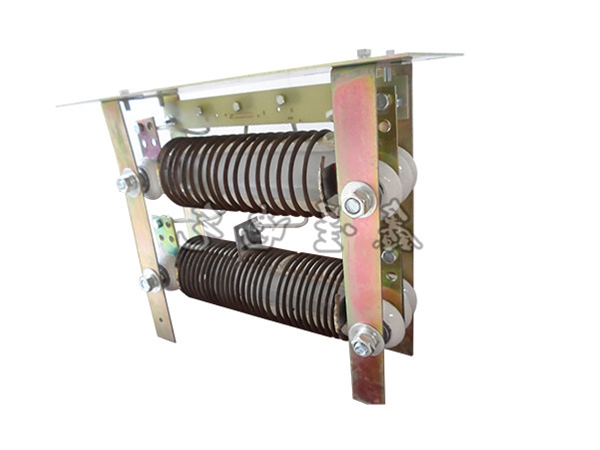

一、的主要用途 本系统内阻器施用于直流电源架线式，巷道或窒外矿井同步电机货上，作受限牵引器直流电驱动力的打火或行车制动器交流电功能。 二、结构类型简述   电容器器注意有扁钢电气支架、铁铬铝方形电容器开关pcb板，接地带阻值罗杆所组建。电容器开关pcb板挂在接地带阻值罗杆上，使用钢垫圈、白云母垫圈、瓷接地带阻值子等夹牢。电容器开关pcb板间联系线用钢板规格成。 三、方法数据统计

电阻器型号
及主要数据

内阻段标志 各段阻值（Ω） 每台直流无刷电机车用到的电容器 单台功率电阻器   注
外观简约时尚尽寸 组装孔  主距
片数 台数

QZX1-1
额定电压：250V
额定电流：60A
总电阻：2..772Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.462
1.078
0.924
0.308

  9   1


565*410*405 		  365*520   适广泛用于于7-10吨主轴电机车

QZX1-1-2
额定电压：250V
额定电流：50A
总电阻：3.893Ω

R1-R2
R2-R3
R3-R4
R4-R5

0..678
1.374
1.374
0.458

  4   1   565*460*400   414*520   采主要用于7-10吨三相异步电机车

QZX1-3
额定电压：550V
额定电流：40A
总电阻：12.852Ω

R1-R2
R2-R3
R3-R4
R4-R5

2.268
4.536
4.536
1.512

  9   1   642*474*405   424*592   采符合7-10吨电机马达车

QZX1-4
额定电压：250V
额定电流：32A
总电阻：5.03Ω

R1-R2
R2-R3
R3-R4

1.1
2.07
1.86

  4   1   410*345*305   300*370   适用做于3吨三相电机车

QZX1-5-1、2
额定电压：550V
额定电流：60A
总电阻：8Ω



R1-R2
R2-R3
R3-R4
R4-R5
R5-R6

2.9
1.1
1.25
0.65
2.1

  20   2   490*250*736   200*280   适于于14吨三相电机车(南京)

QZX1-9-5-6
额定电压  750V
额定电流  135A
总阻值   5.208Ω

R1-R2
R2-R3
R3-R4
R4-R5

1.49
0.68
2.04
1.026

14 1 1830*700*165 1780*585 可使用在于10T发电机车

QZX19-20
额定电压  250V
额定电流  60A
总阻值   2.37Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.352
0.814
0.783
0.232

6 1 560*535*555 1780*585

适用于湘潭新10T
电机车
